ウォールウォッチャー®
外壁落下防止対策として効果的。
工期は短期、使用は長期。
ウォールウォッチャー®とは外壁材落下を防ぎながら、外観を重視したネット及び工法です。
商標登録第5843269号 商標権者 吉田 栄治 平成28年4月22日登録
応急処置として効果的
応急処置で落下防止を目的としてネットを架設する事から修繕費扱いとなり、資産計上が不要です。
ハンマー打診調査と並行してネット架設作業も可能です。またネット架設後の浮き部に対する補修（樹脂注入）工事も可能です。
建物の将来計画（リニューアルor建て替え）で必要となる資産蓄積が可能です。

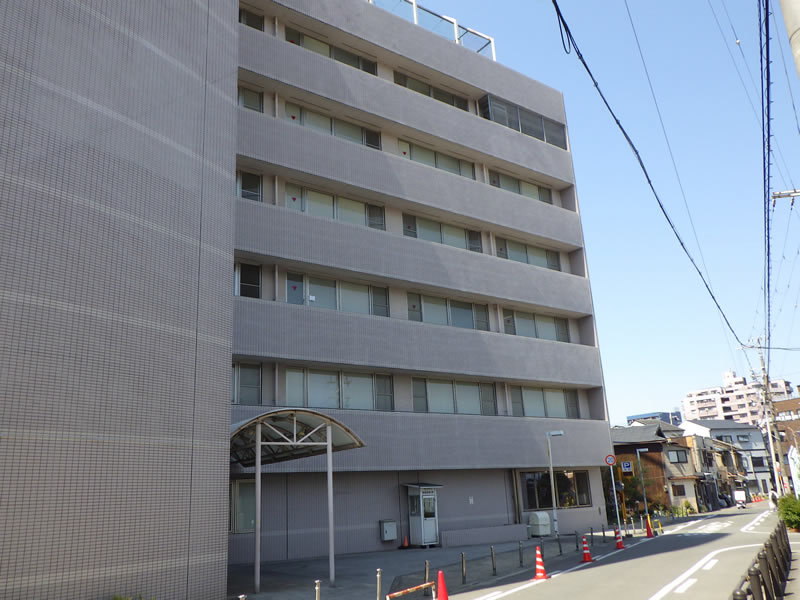

外観を損なわない

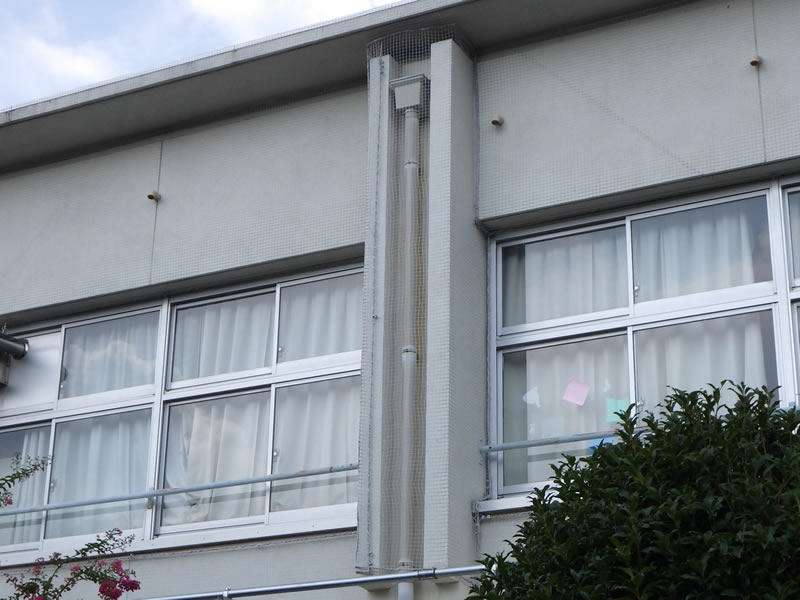

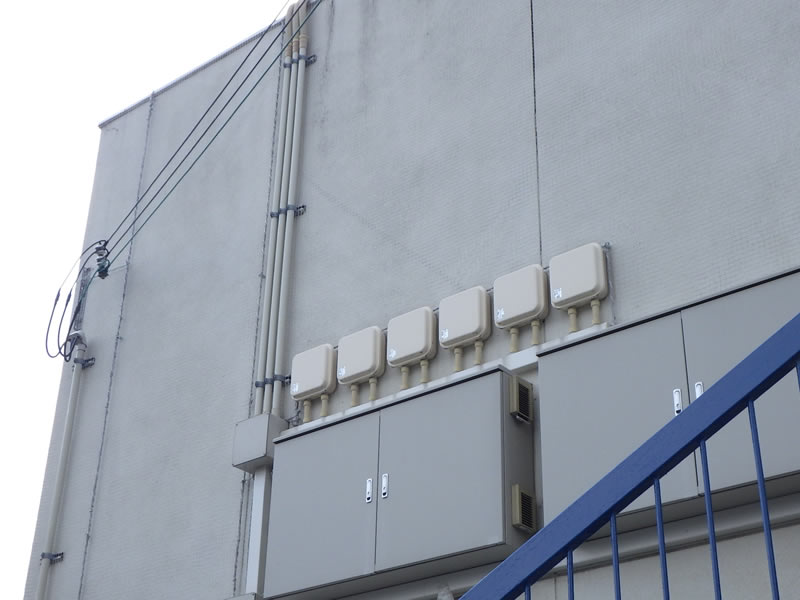

ネットは外壁面に架設しても、ほとんど目立たない超極細タイプのため、外壁の美観性を保持します。

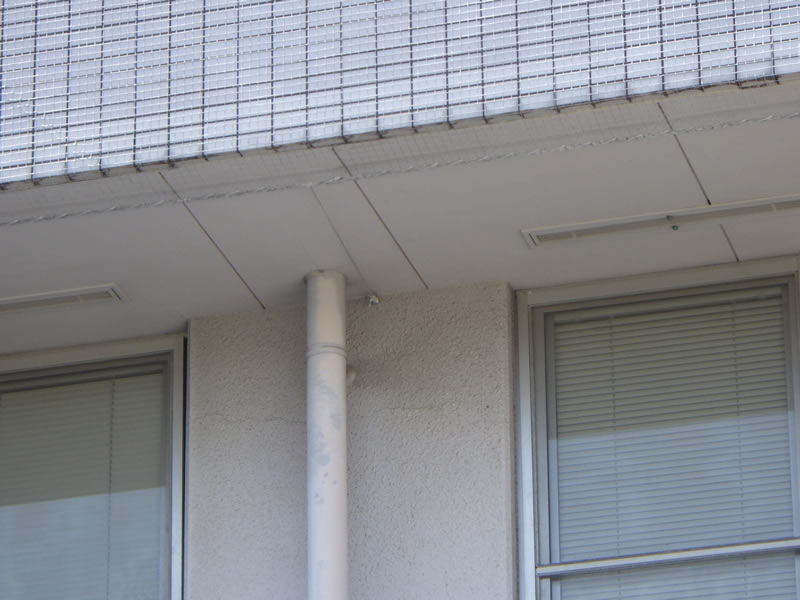

壁はもちろんのこと、梁型、柱型、庇、パラペット等の部位を寸法通りネットで包み覆うため浮きが出ません。
工期は短期、低コストを実現
調査段階で外壁各部の計測を実施し、建物形状に合わせたネットをパーツ化する事で、現場での加工作業が無く作業効率がＵＰし、現場施工期の短縮が可能です。

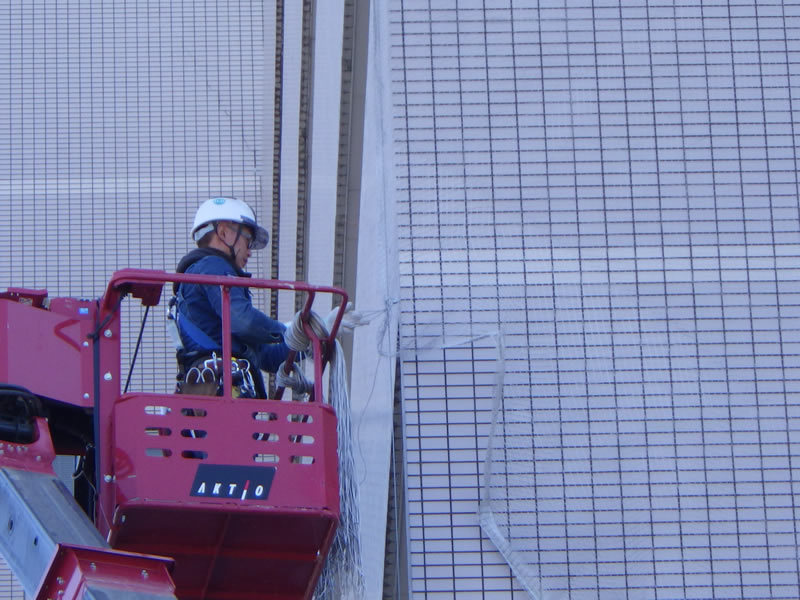

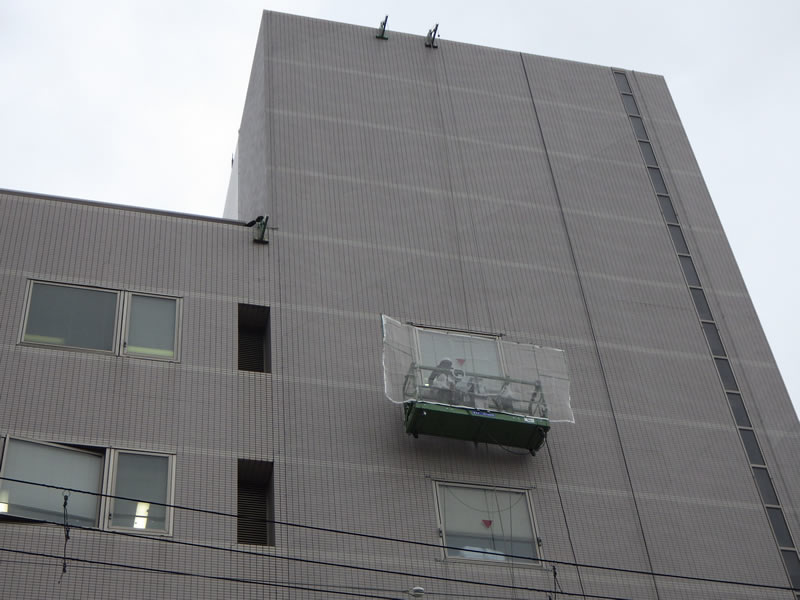

架設工事は基本、高所作業車、ゴンドラ等で施工するので、仮設足場等の設置が不要で、コストの低減化が図れます。
※建物により仮設足場が必要な場合もあります
外壁材落下防止対策
モルタル仕上材等の落下物を受け止めます。

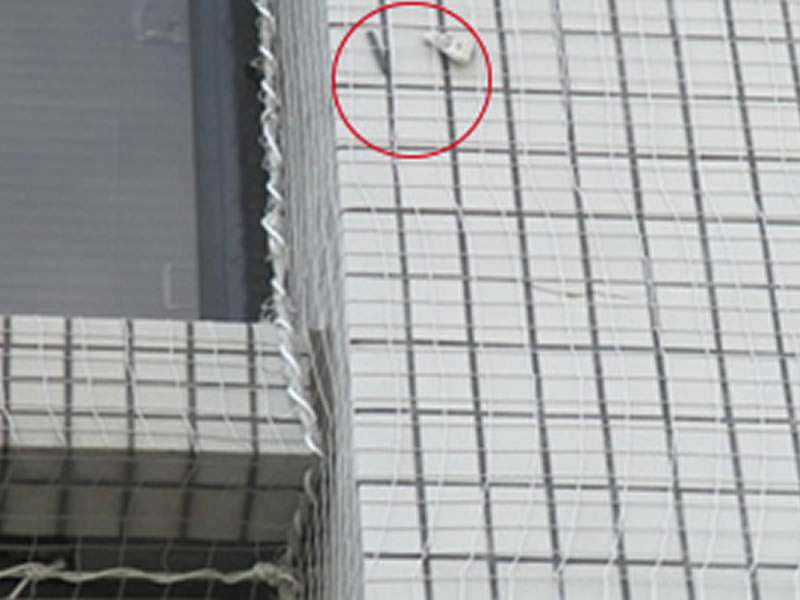

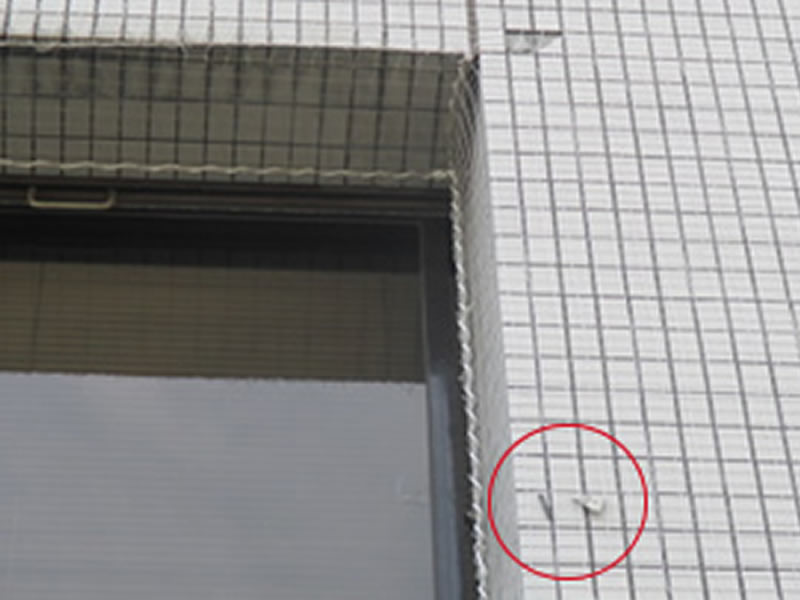

熊本地震において剥がれたタイルがネットに引っ掛かり落下を防ぎました。

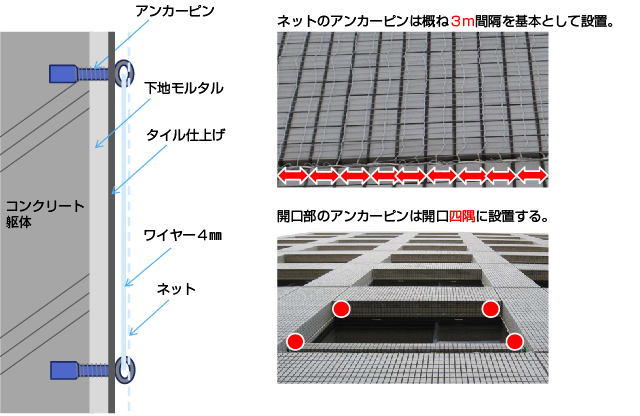

工法概要
「ウォールウォッチャー工法」は、落下の危険性のある外壁面全体にアンカーピンをコンクリート躯体に打ち込みワイヤーでガイドを形成し、「イザナス」と言うパーツ分けした有機繊維ネットで外壁を覆う工法で、中期的な応急処置として仕上げ材の剥落を防止する高いレベルの強度・弾性率を有したネット架設工法です。
素材の特徴
「ウォールウォッチャー®」のネット素材はイザナス®という有機繊維でできており高レベルの強度・弾性率を有します。
イザナス®は、破断に必要なエネルギーが大きいため衝撃を吸収する特性に優れており、環境の脅威から人体を守る各種防護用にも採用されています。また、たった直径10mmのイザナス®のロープでも、約20t（理論値）まで吊り下げることができます。
- 高強力： ピアノ線の約8倍という超高強力糸
- 軽量化： 密度0.97g/cm3と非常に軽く、従来の他繊維よりも垂れにくいくい
- 安全面： 軽いため、取り扱い易い（網目24目 73g/m2 40目 50g/m2）
- 景観⾯：細く⾒えにくい
その他の特性
| 耐久性・汎用性 | 非常に優れた耐光性と耐薬品性を有します。 又、吸水による劣化が無いため水回りのロープなどの用途に最適です。 |
|---|---|
| 振動減衰特性 | イザナス®は優れた振動減衰特性を有します。 |
| 絶縁性 | イザナス®は、本来ポリエチレンが有する化学的特徴のため、絶縁性に優れております。 |
| 環境面 | イザナス®は-(CH2-CH2)n-の化学式で表され、炭素(C)と水素(H)からできています。そのため、燃やしても水(H2O)と二酸化炭素(CO2)になり、有害物質を発⽣しません。 |
「イザナス®」は株式会社東洋紡の登録商標です。
修繕費比較
外壁施工面積1,000m2の場合の参考価格
ピンネット工法による施工
| 項目 | 金額（税込） |
|---|---|
| 足場架設費（2か月） | 4,400,000円 |
| ピンネット工法 | 8,800,000円 |
| 下地モルタル | 3,080,000円 |
| 防水化粧塗料吹付 | 4,180,000円 |
| 諸経費 | 4,070,000円 |
| 合計 | 24,530,000円 |
※約10～15年で仕上げ防水化粧塗料吹付替えを要する。
ウォールウォッチャー工法による施工
| 項目 | 金額（税込） |
|---|---|
| ネット施工費（10日） ウォールウォッチャー工法 諸経費 |
9,350,000円 |
※約10年を目途にネットの張替えを要する。
※ピンネット工法とはピンでモルタルをコンクリートへ固定し、ひび割れたモルタルをネット層で補強することで、外壁の落下を防止する補修工法です。
主な施工事例
| 施工時期 | 場所 | |
|---|---|---|
| 2015年まで | 兵庫県神戸市ほか | NTT西日本 13ビル |
| 2016年 | 和歌山県和歌山市 | NTT西日本 1ビル |
| 2017年 | 大阪府大阪市ほか | NTT西日本 54ビル |
| 2018年 | 大阪府大阪市ほか | NTT西日本 21ビル |
| 2019年 | 兵庫県宝塚市ほか | 大型マンション 2箇所 |
| 大阪府大阪市 | NTT西日本 1ビル | |
| 2020年 | 千葉県松戸市 | UR都市機構 |
| 奈良県磯城郡 | 大規模病院 | |
| 大阪府大阪市ほか | NTT西日本 5ビル | |
| 2021年 | 千葉県市原市 | 公共施設 |
| 千葉県浦安市ほか | UR都市機構 | |
| 京都府宇治市 | 商業ビル | |
| 静岡県沼津市ほか | 生命保険ビル 2箇所 | |
| 2022年 | 奈良県磯城郡 | 中学校 2校 小学校 1校 |
| 富山県富山市ほか | NTT西日本 2ビル | |
| 福岡県北九州市 | UR都市機構 3箇所 | |
| 2023年 | 大阪府守口市 | 大規模病院 |
| 東京都武蔵野市 | 生命保険ビル | |
| 奈良県磯城郡 | 小学校 | |
| 千葉県松戸市 | UR都市機構 | |
